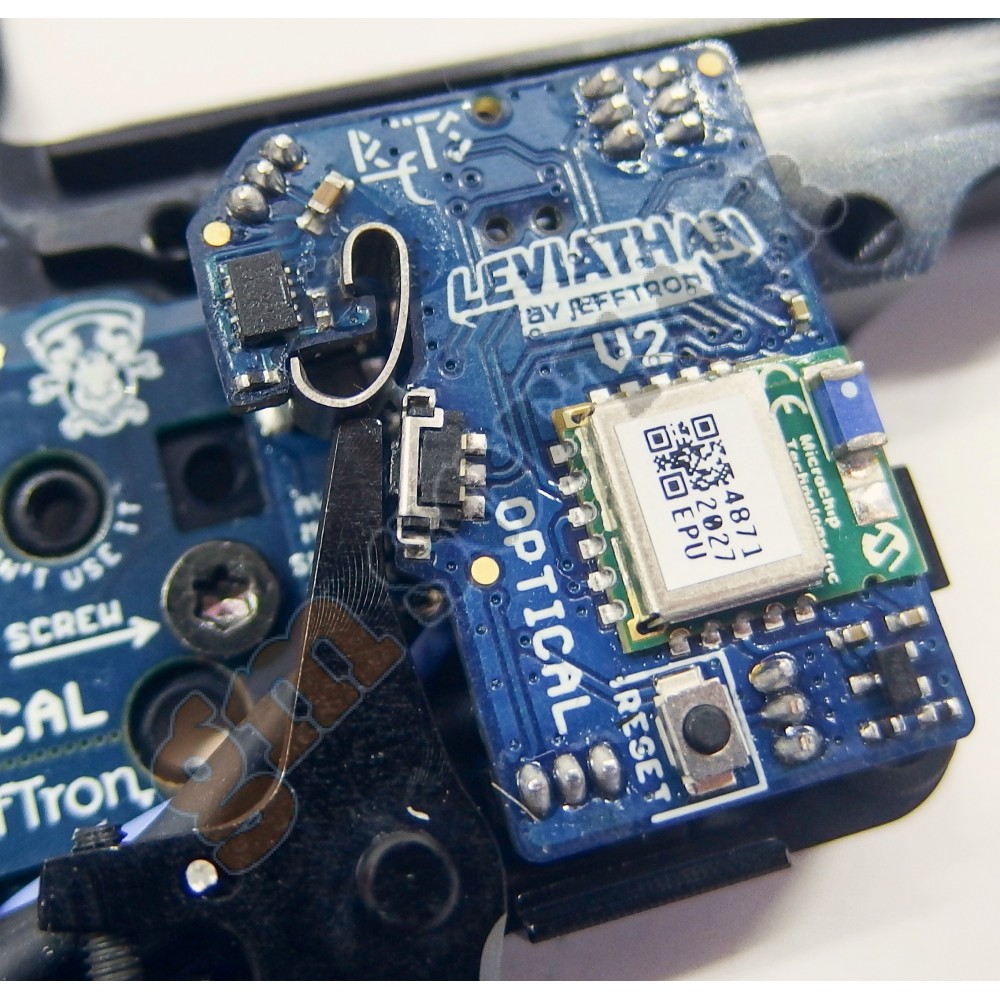

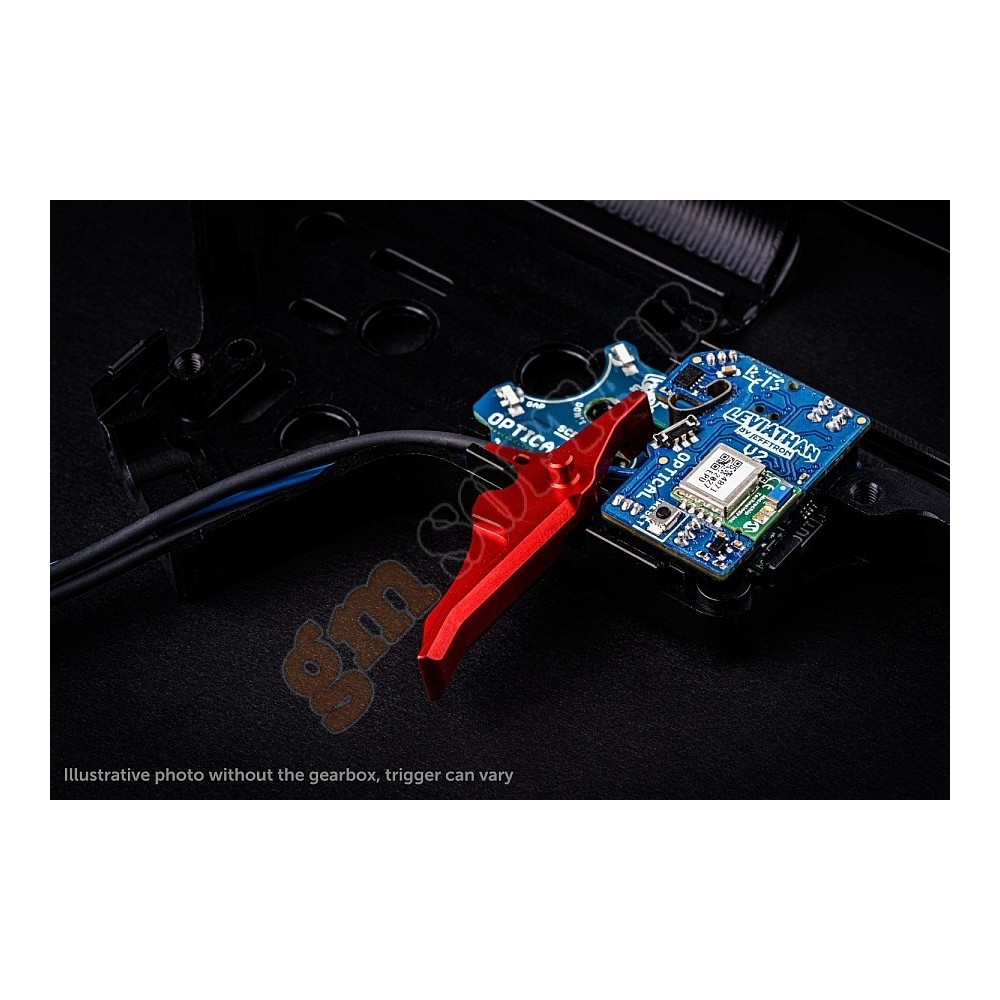

- I sensori ottici vengono utilizzati per rilevare il selector plate e l'ingranaggio settoriale - L'interruttore tattile del grilletto fa un clic breve per un ottimo grilletto mod. - L'esclusivo sistema di grilletto "real feel trigger system" (RFTS) simula la sensazione di sparo come nella vera arma. Aggiunge resistenza secondaria con rilascio dopo lo sparo. La sensazione è paragonabile allo scatto con il vero calibro 22lr in AR15
FUNZIONI PRINCIPALI:

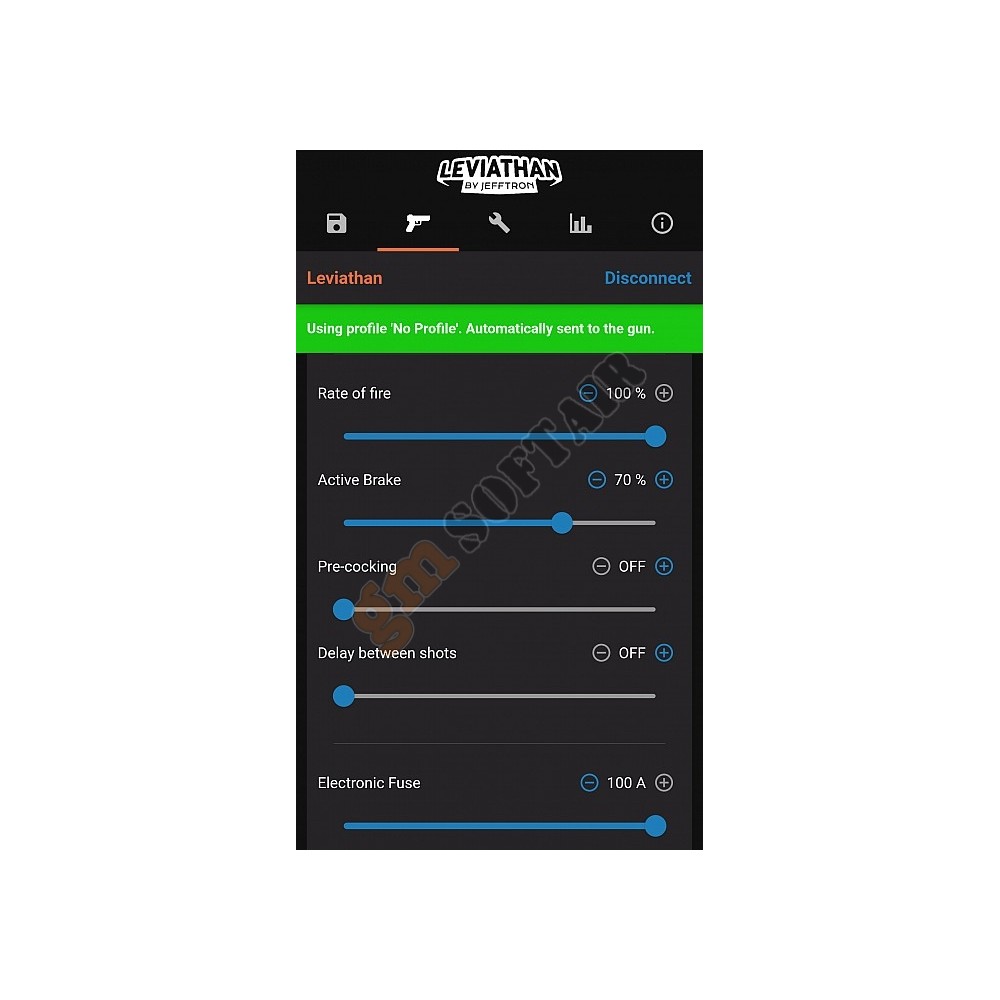

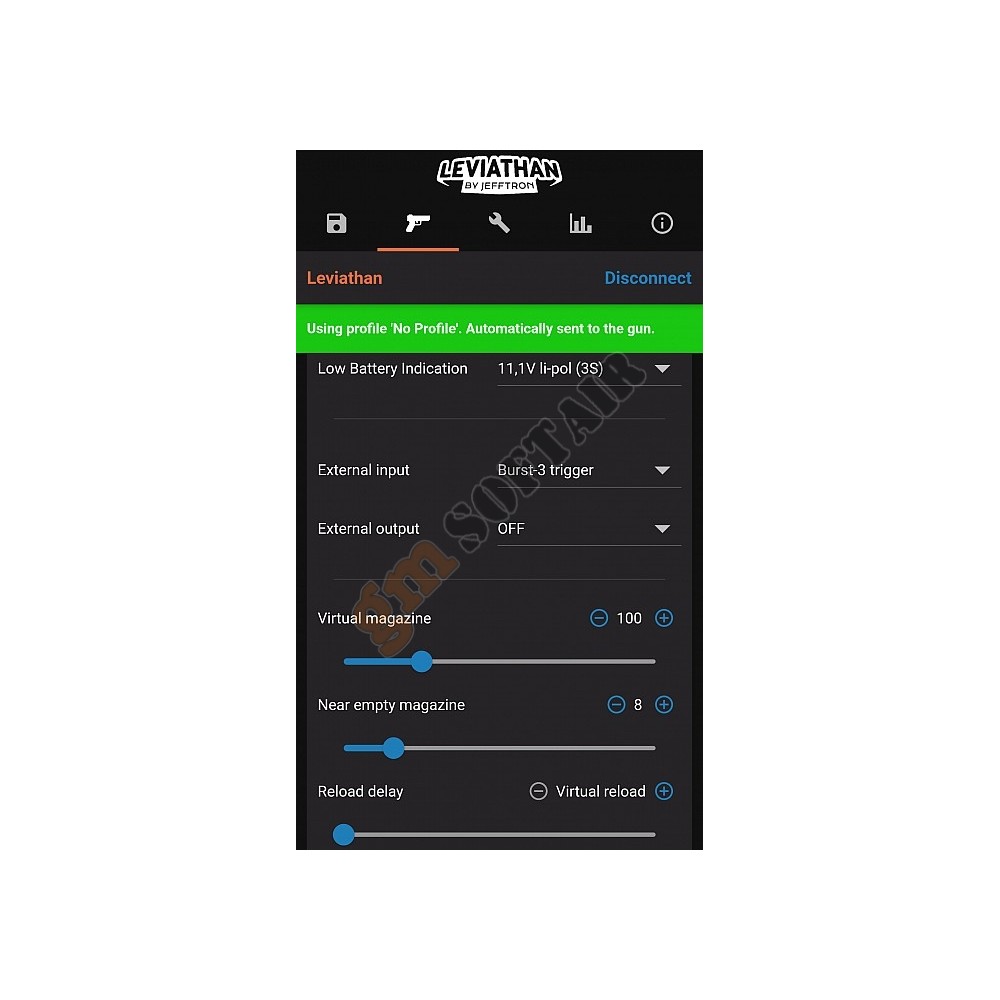

- Aggiunge nuove modalità di tiro indipendenti per ogni posizione sul selettore di fuoco (SAFE - SEMI - AUTO) - Tre raffiche regolabili (range 2 - 20 colpi) - Preserva il rilevamento del caricatore vuoto come l'arma vera - La cadenza di fuoco può essere ridotta al 40%. Aggiunge interruzioni tra gli scatti per ridurre il RoF. Fornisce una risposta rapida del grilletto anche con cadenza di fuoco molto bassa, proprio come in una vera arma - Active brake a forza regolabile (può essere disabilitata) - Funzione di pre-cocking per tiro istantaneo su selettore in SEMI - Il ritardo tra i colpi aggiunge tempo in cui è impossibile sparare, simula il ritardo dalla ricarica o dal rinculo della pistola (range 0,1 - 4,0 secondi) - Sensibilità del set di fusibili elettronici per il rilevamento di alta corrente per evitare danni se qualcosa va storto - Indicazione di batteria scarica per 2S - 4S li-pol e 3S - 4S li-fe - Il caricatore virtuale simula caricatori a bassa capacità, costringendo la replica a smettere di sparare quando raggiunge lo 0. È possibile impostare un avviso dopo lo sparo prima del caricatore vuoto e come verrà ricaricato - Sulla scheda sono presenti porte di ingresso e uscita per il controllo di dispositivi esterni o Leviathan - La schermata delle statistiche mostra l'uscita di tiro con i tempi del ciclo, il consumo di corrente del motore, la velocità di fuoco e le temperature. Ti consente di mettere a punto il set-up del gearbox - L'applicazione mostra il valore effettivo della tensione della batteria. Le linee colorate indicano lo stato di carica della batteria dove il verde è OK, l'arancione avviserà dopo ogni tiro e il rosso non consentirà di sparare - L'utente può salvare più impostazioni nei profili - La funzione di aggiornamento risolve i bug e aggiunge nuove funzionalità al dispositivo - Ci sono tre contatori di colpi. Conteggio totale di ogni tiro durante la vita del dispositivo. Il contatore utente può essere azzerato dall'utente in qualsiasi momento. Il contatore di accensione viene azzerato dalla connessione della batteria - Il registro degli errori mostra gli errori commessi durante la vita del dispositivo può anche essere cancellato dall'utente - Per una maggiore sicurezza, la connessione wireless può essere disabilitata tramite il selettore (può essere disattivato) - Il Leviathan monitora la corrente, la tensione e temperatura per evitare danni quando qualcosa va storto. - Il motore vibra e suona come feedback per l'utente - Le impostazioni programmate vengono salvate nella memoria del Leviathan subito dopo la loro modifica, così puoi testarle immediatamente e le impostazioni non vengono perse quando viene scollegata la batteria o si perde la connessione con lo smartphone - Nuove funzioni sono gratuite per ogni utente tramite la funzione di aggiornamento online

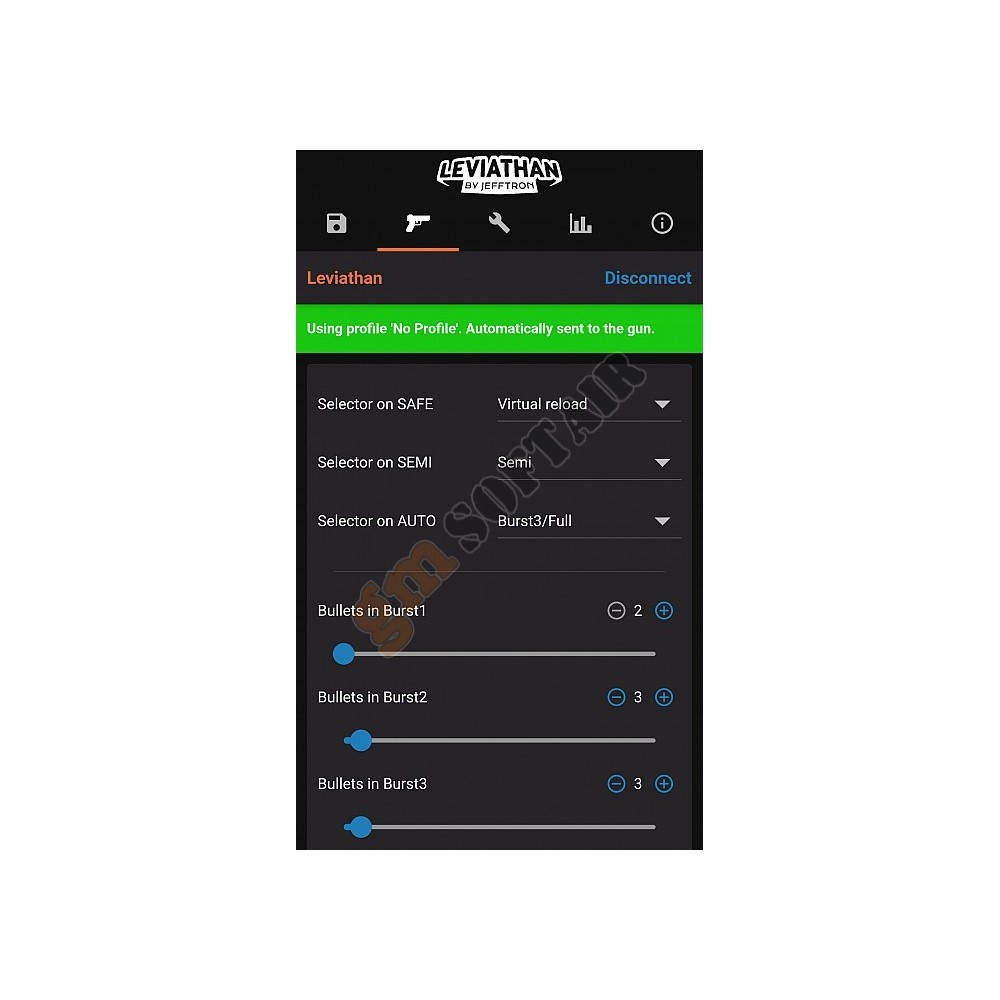

MODALITA' DI TIRO:
Indipendente per ogni posizione sul selettore di fuoco (SAFE - SEMI - AUTO)
- SAFE: nessuna risposta alla pressione del grilletto. - Semi: spara un colpo singolo per pressione del grilletto. - Semi/BurstX: pressione breve 1 colpo, pressione lunga raffica controllata. - Trigger binario: spara un colpo singolo quando viene premuto il grilletto e un altro colpo singolo quando viene rilasciato. - BurstX: raffica controllata dei colpi selezionati per pressione del grilletto. - BurstX+BurstY: la pressione breve del grilletto spara burstX, la pressione prolungata del grilletto accoppia burstX+burstY. - BurstX/Full: la pressione breve del grilletto attiva burstX, la pressione prolungata del grilletto attiva il fuoco automatico. - Full: la replica fa fuoco automatico fino al rilascio del grilletto. - Ricarica virtuale: premi il grilletto per ricaricare il caricatore virtuale
INGRESSO ESTERNO:

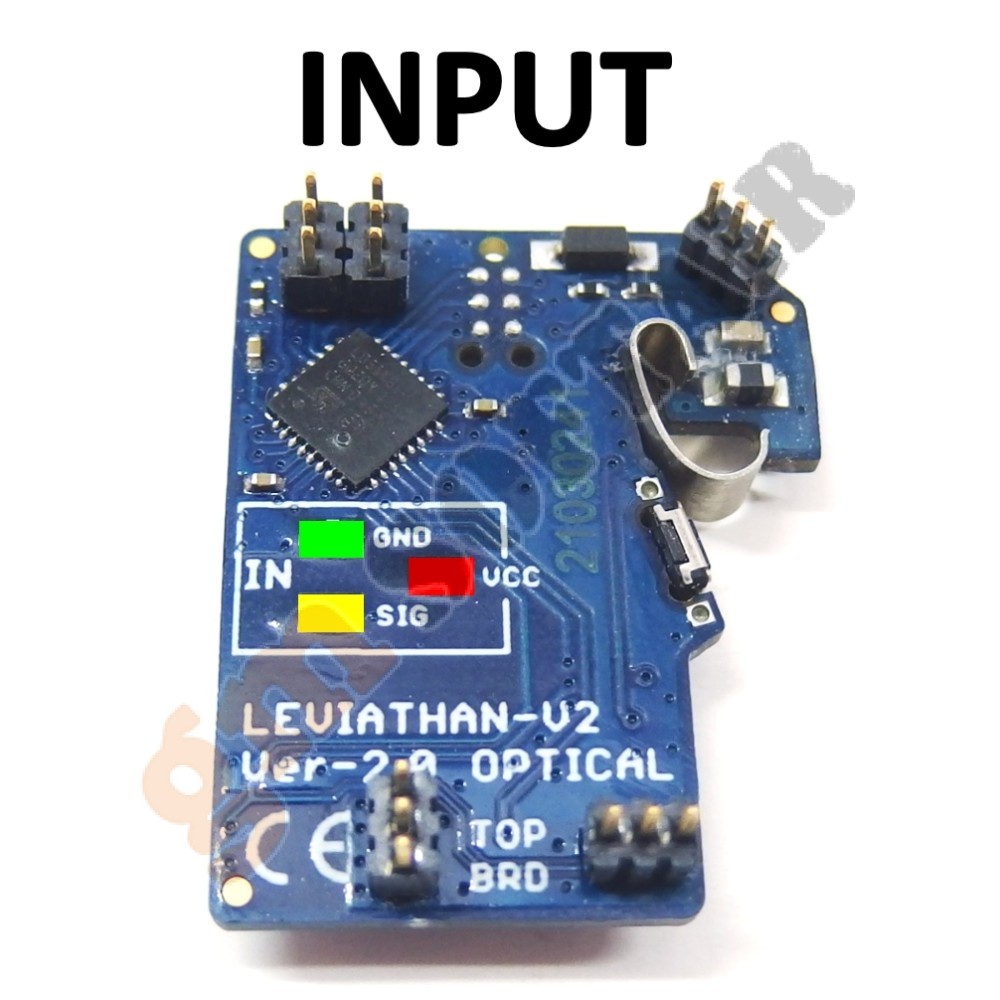

Funziona con il terminale di ingresso
- OFF : ogni segnale al terminale di ingresso viene ignorato.
- Trigger esterno : il grilletto della replica è disabilitato e sostituito dal microinterruttore collegato all'ingresso (SIG e GND)
- Trigger Burst-3: il microinterruttore collegato all'ingresso (SIG e GND) fa raffica controllata 3 colpi quando viene premuto. Il grilletto della replica è ancora funzionante.
- Trigger AUG : il rilevamento della piastra del selettore è disabilitato. Il grilletto della replica è impostato sul selettore su semi. Il microinterruttore collegato all'ingresso (SIG, GND) è impostato su selettore su auto.
- Empty mag (NO) : il microinterruttore attiva il rilevamento del caricatore vuoto, quando è collegato SIG con GND.
- Caricatore vuoto (NC): Il microinterruttore attiva il rilevamento del caricatore vuoto, quando è scollegato SIG con GND.
- Ricarica virtuale : il microinterruttore attiva la ricarica virtuale del caricatore, quando è collegato SIG con GND.

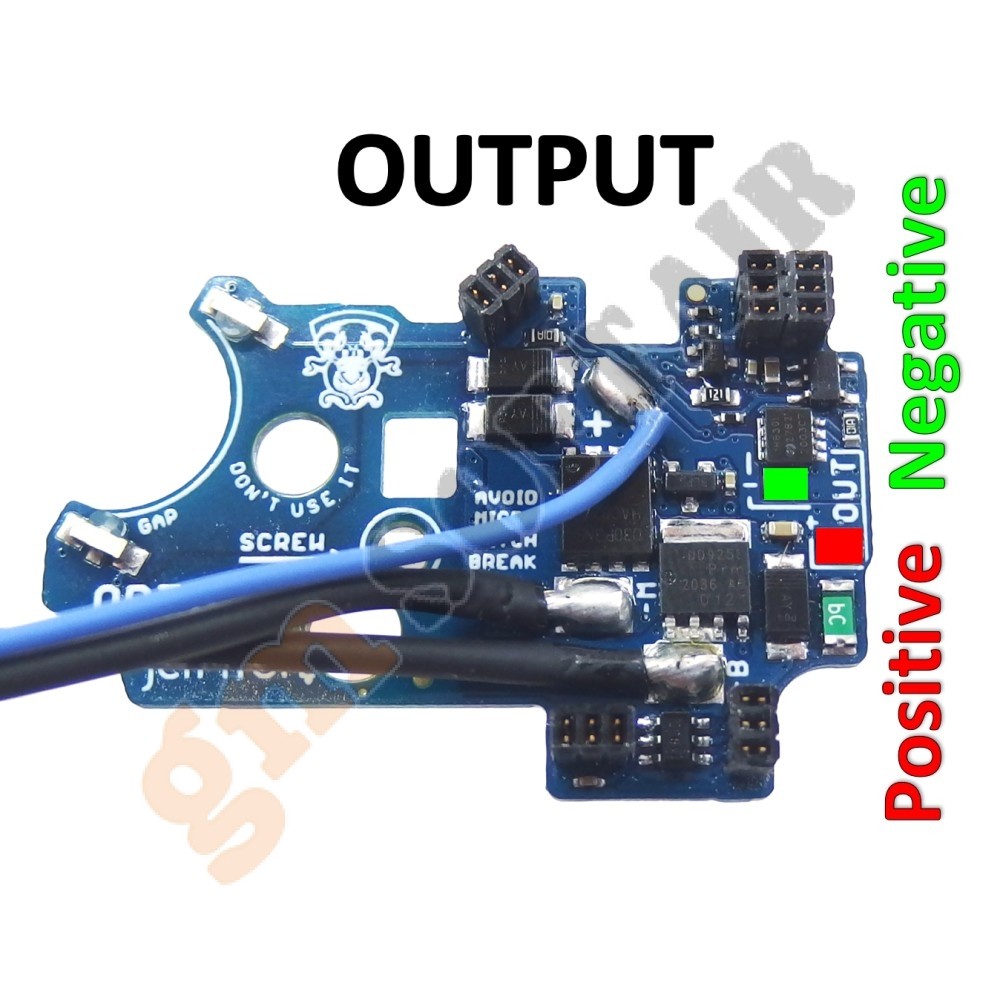

USCITA ESTERNA:
Funziona con Terminale di Uscita:
- OFF : il terminale di uscita funziona solo se il terminale di Ingresso lo attiva.
- Motore : il terminale di uscita è ON con motore replica + con attivazione IN.
- Motore + Xs : il terminale di uscita è ON con motore replica con ritardo dopo la disattivazione del motore replica + con attivazione IN.
- Sempre acceso : il terminale di uscita è costantemente attivato.
SPECIFICHE TECNICHE:

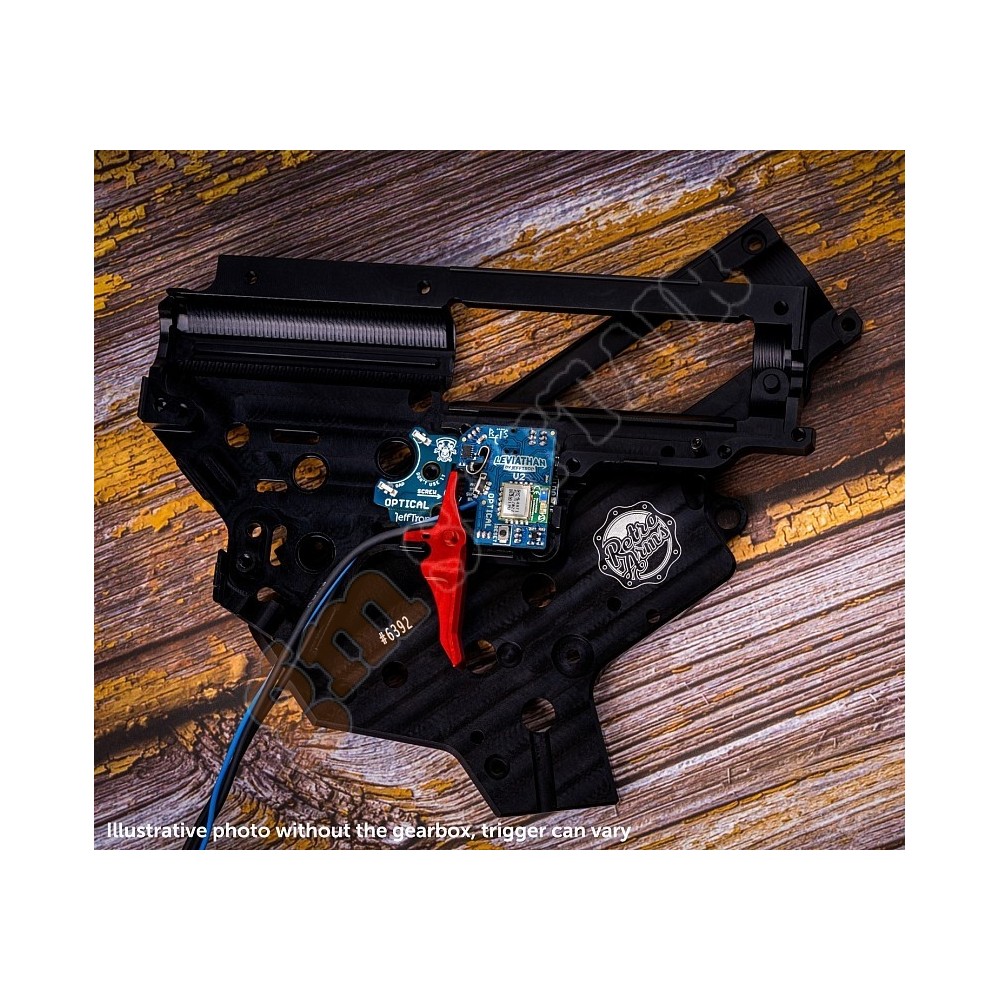

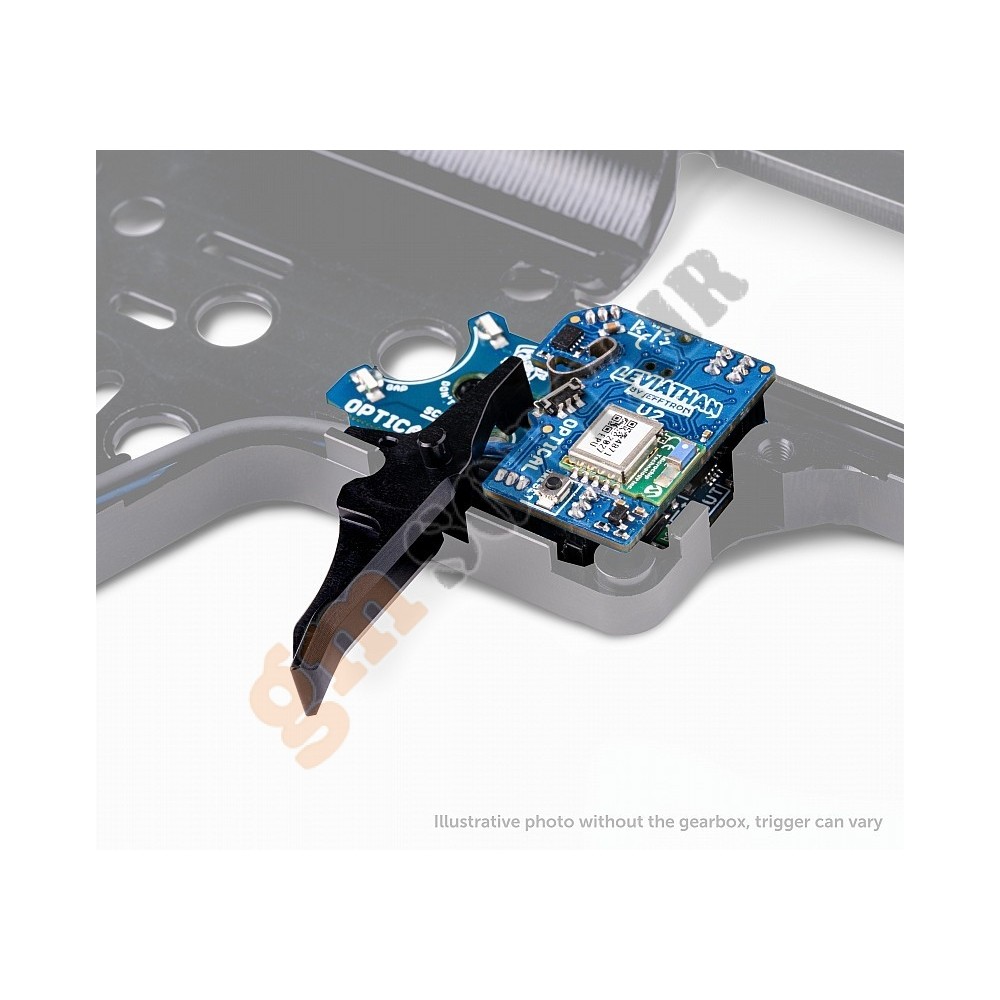

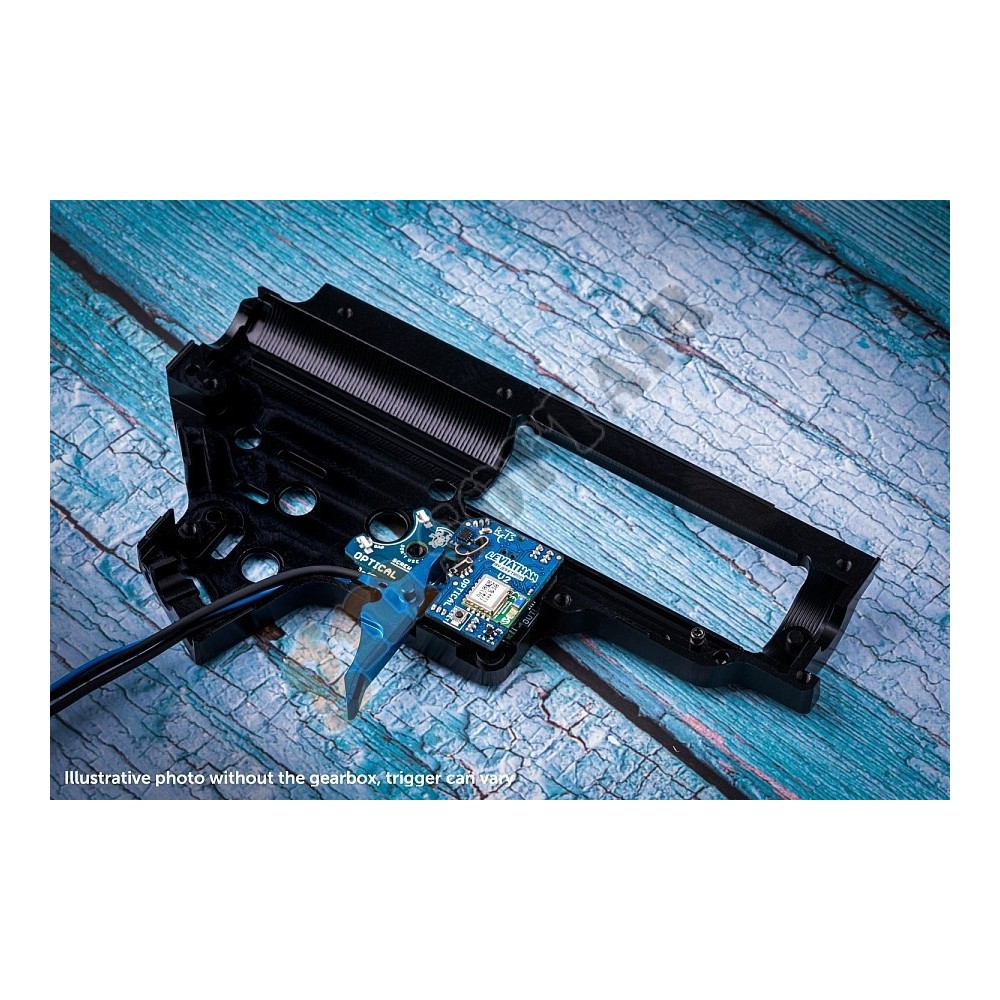

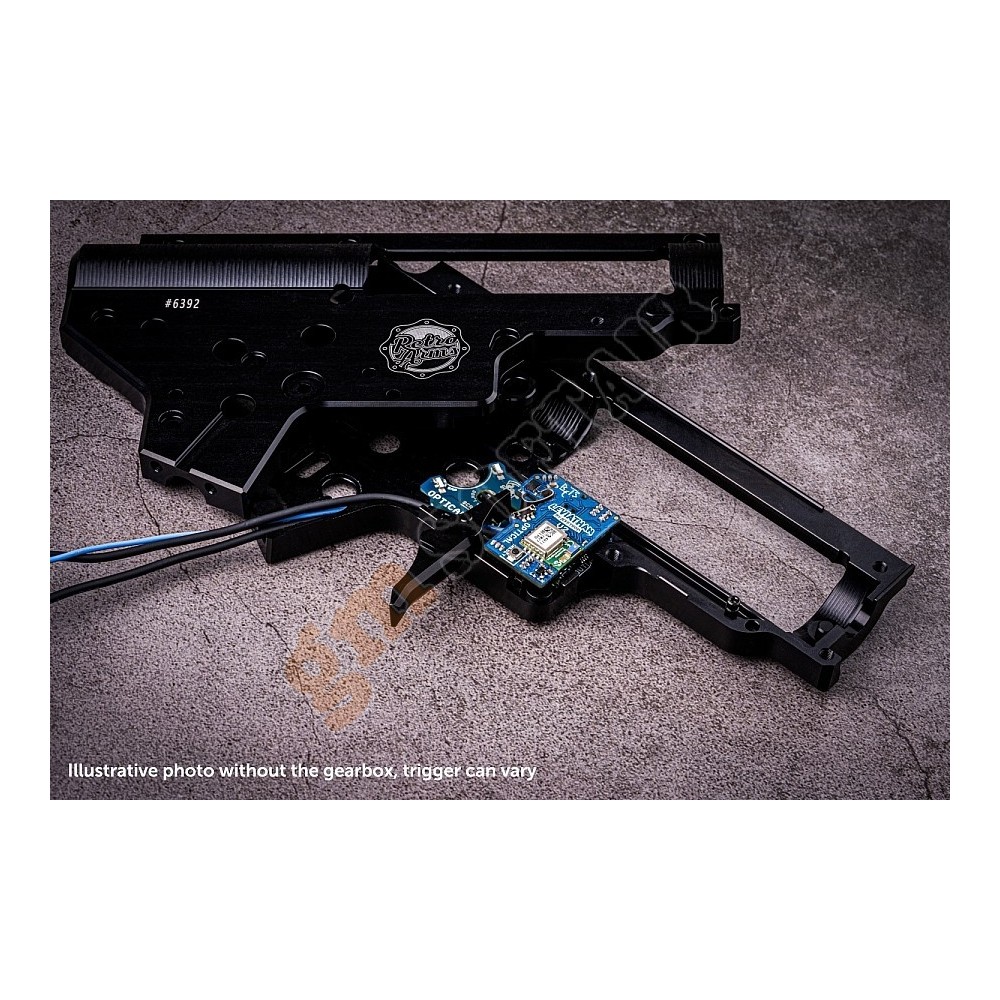

- Facilità di installazione all'interno del gearbox versione 2, compatibile con lo standard Tokyo Marui
- Non è necessario modificare il gb V2 della ditta Krytac. Basta tagliare il pannello inferiore del Leviathan

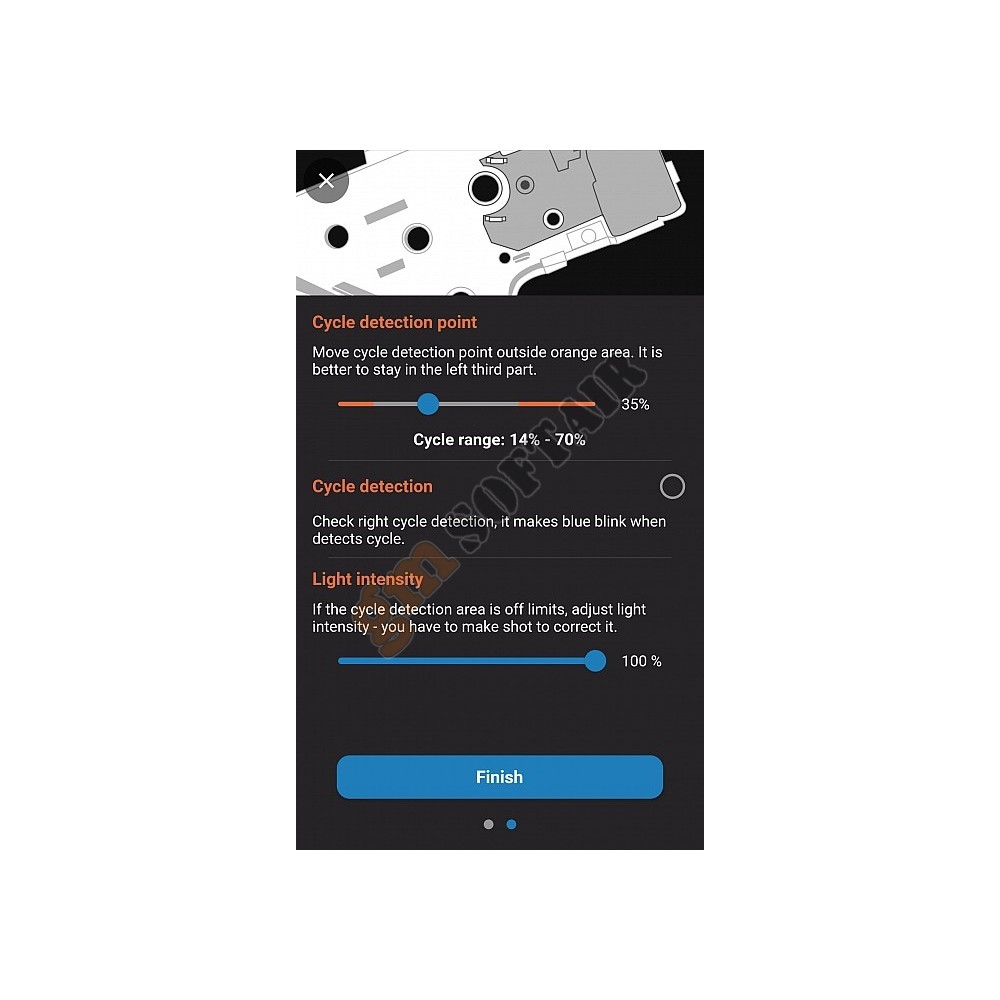

- Utilizza un sensore ottico azionato dalla camma del settoriale per un perfetto tempismo di fuoco semi e raffica

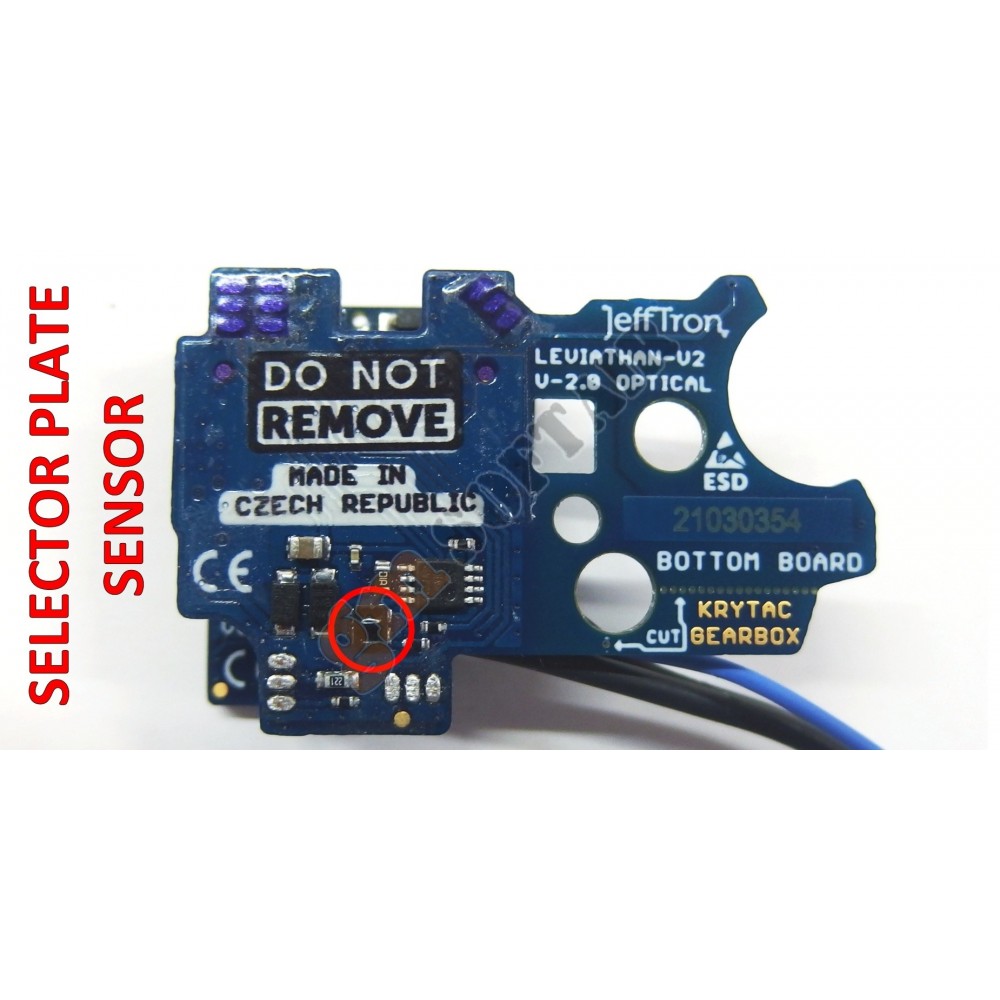

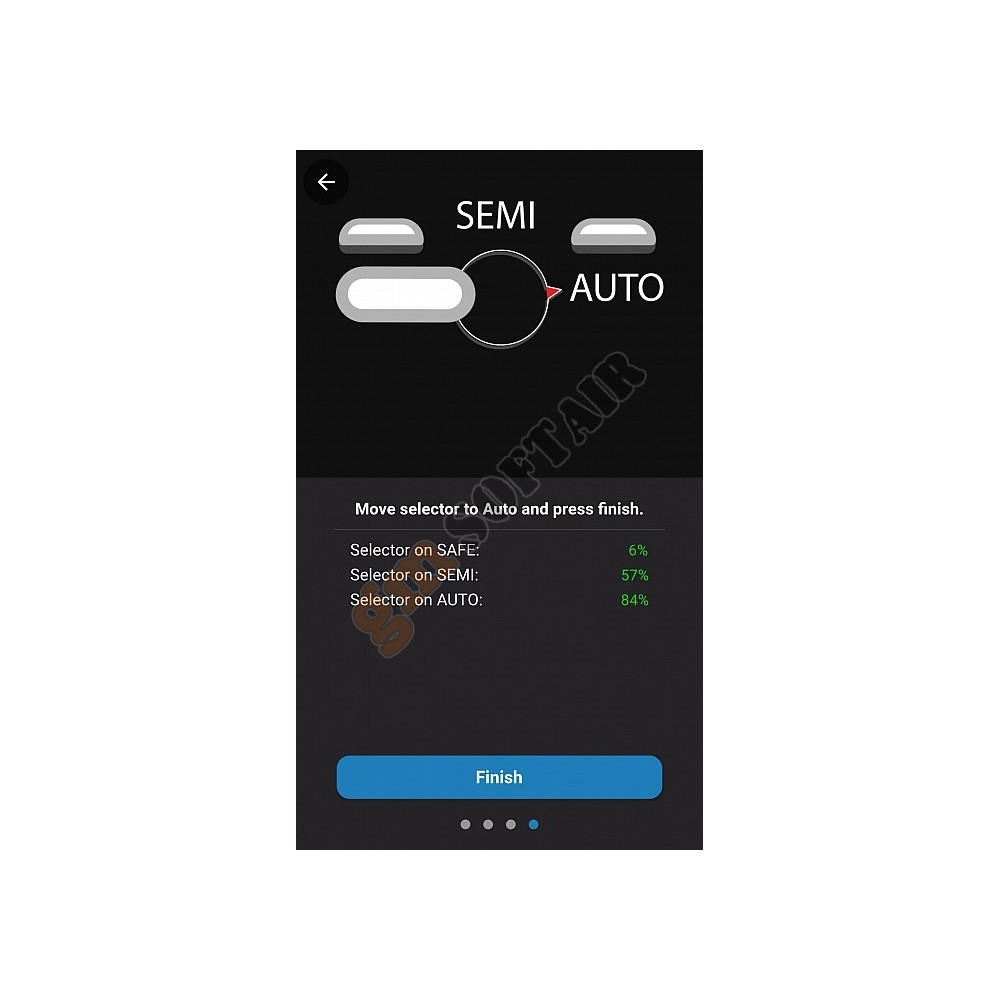

- Per la posizione del selettore di fuoco viene utilizzato anche il sensore ottico; funziona con l'adesivo fornito con il Leviathan
- Grazie all'elettronica avanzata, Leviathan - V2 ottico può essere utilizzato con qualsiasi comune set-up del gearbox e cadenza di fuoco
- Il cablaggio completamente realizzato consente l'installazione più rapida e semplice nella replica, è abbastanza lungo per tutti i tipi di armi con batteria inserita nel frontale. Non è necessaria alcuna saldatura
- La lunghezza del cavo tra il gb e il connettore della batteria è di 385 mm
- Sono presenti cavi di alimentazione di alta qualità da 1,5 qmm (AWG16) con isolamento MPPE sottile e duro e cavo blu segnale da 0,34 qmm (AWG24) con isolamento MPPE
- Il diametro esterno dei cavi di alimentazione è di soli 2,06 mm e il cavo blu di 1,24 mm

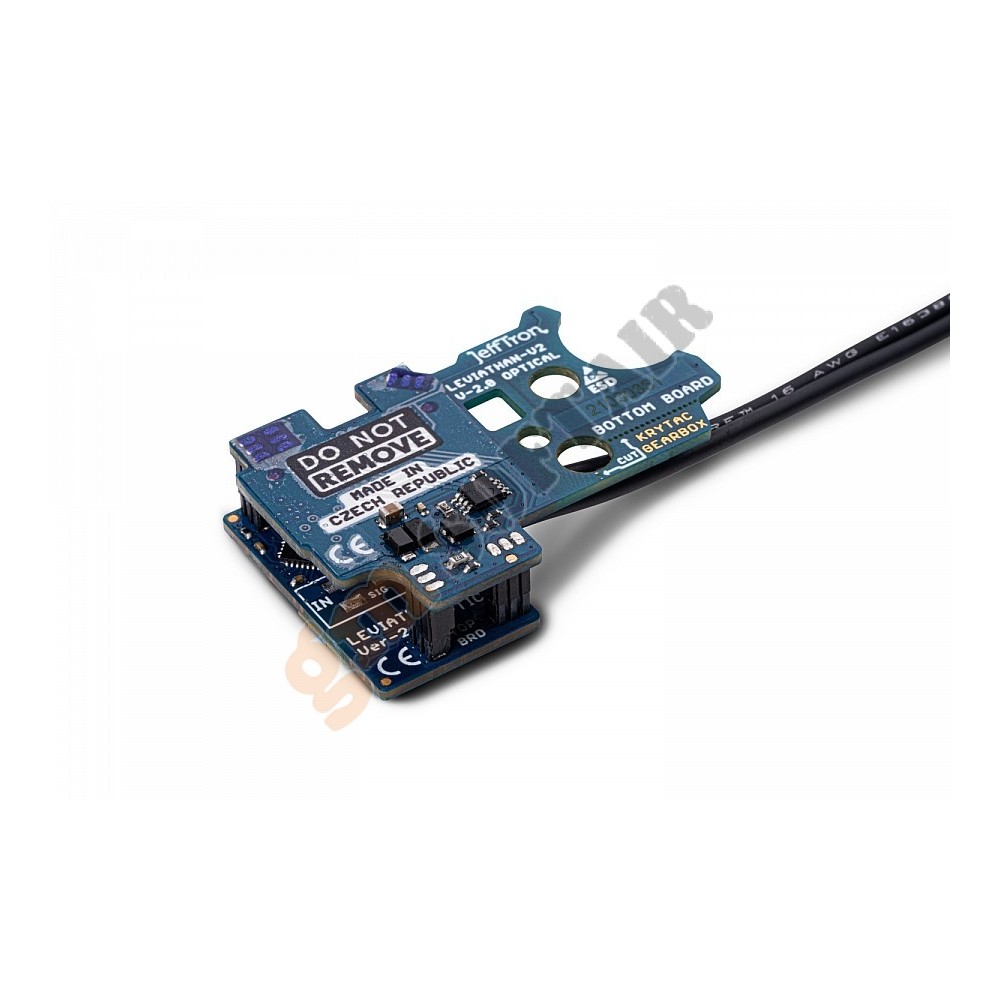

- Scheda ricoperta da un rivestimento conforme, protegge il Leviathan dai danni causati dall'acqua

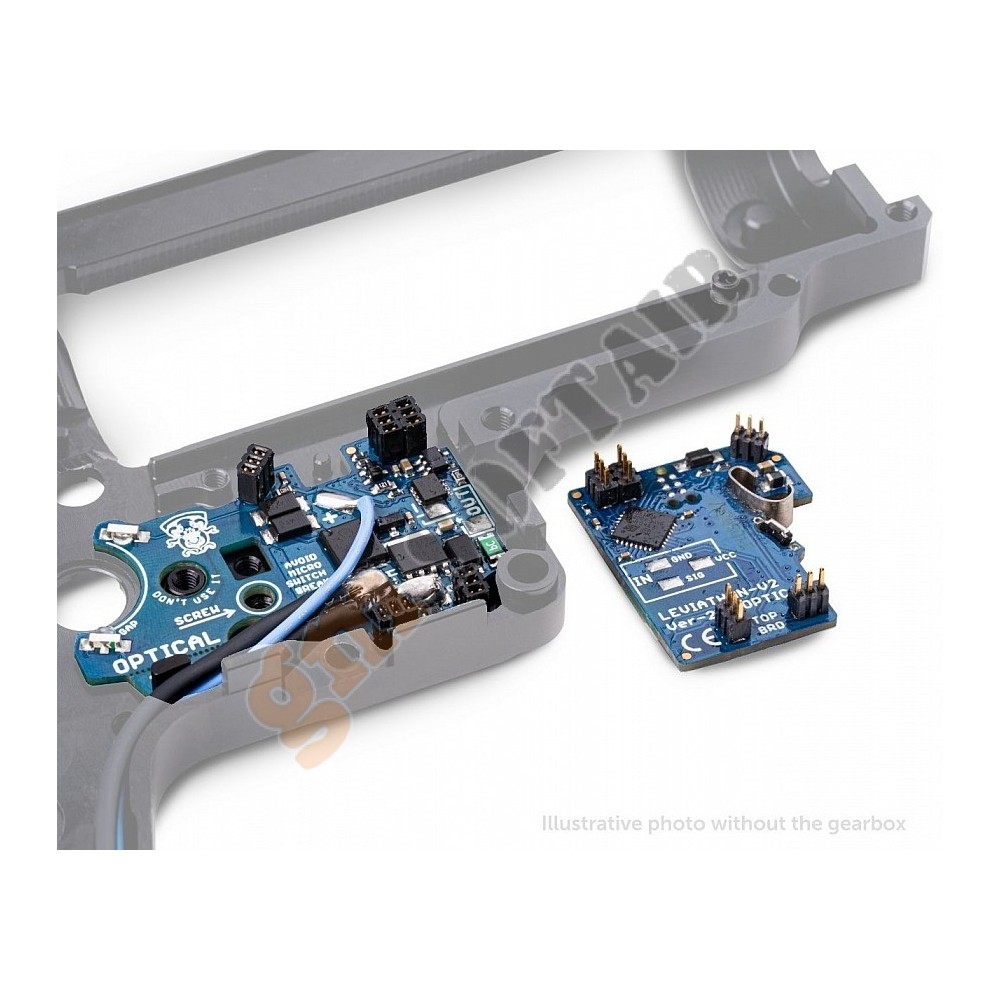

- Sulla scheda è presente la porta di ingresso per il controllo della porta di uscita, 3rd burst, trigger esterno, caricatore ,ricarica, ecc e la porta di uscita della camera hop-up con BBS traccianti, alimentazione caricatore elettrico, torcia, laser, ecc
- Per pre-armamento è necessaria avere nel gb funzionante l'antireversal. ATTENZIONE: aumenta l'usura del gb.
- Specifico per batterie comuni fino a 17V (Ni-xx 8,4 - 12V, lipol 7,4 - 14,8V)
- Il dispositivo aumenta la velocità di fuoco della replica e la batteria dura più a lungo rispetto al cablaggio di base - Con il freno attivo attivo il pistone non è parzialmente arretrato, la molla è completamente rilasciata, le parti nel mechabox non sono sotto sforzo e l'ugello spingipallino blocca la camera hop-up in gran parte (dipende dal ROF)
- Nelle armi con un rateo di fuoco molto alto (ROF) il freno attivo risolve il problema del doppio colpo in SEMI
- L'effetto frenante è più potente con un motore a coppia elevata. Nota: una minore intensità di frenata risparmia le bobine del motore.
- Rimuovere dal gb: leva cut-off, grilletto, contatti grilletto e sicura grilletto, non ti serviranno con il Leviathan - V2 ottico
ISTRUZIONI DISPOSITIVO: è possibile scaricare il manuale di installazione in inglese QUI

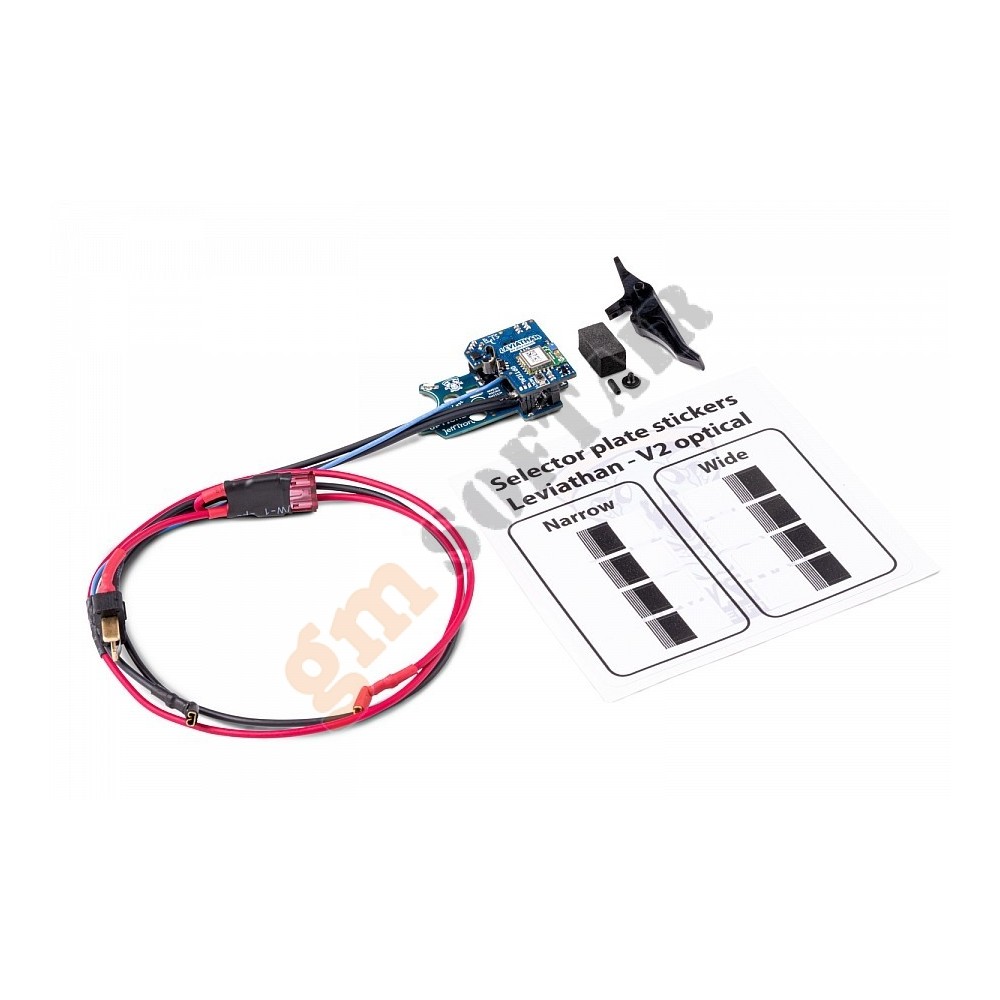

CONTENUTO:

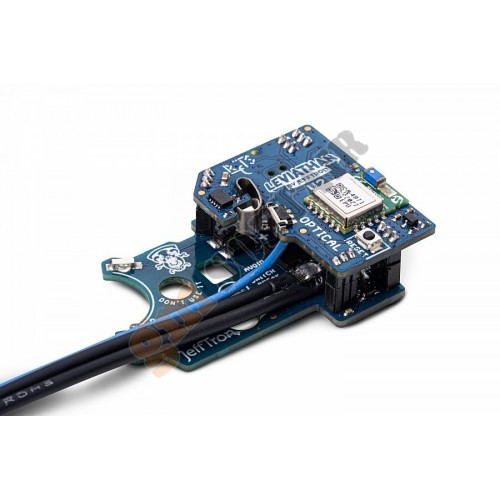

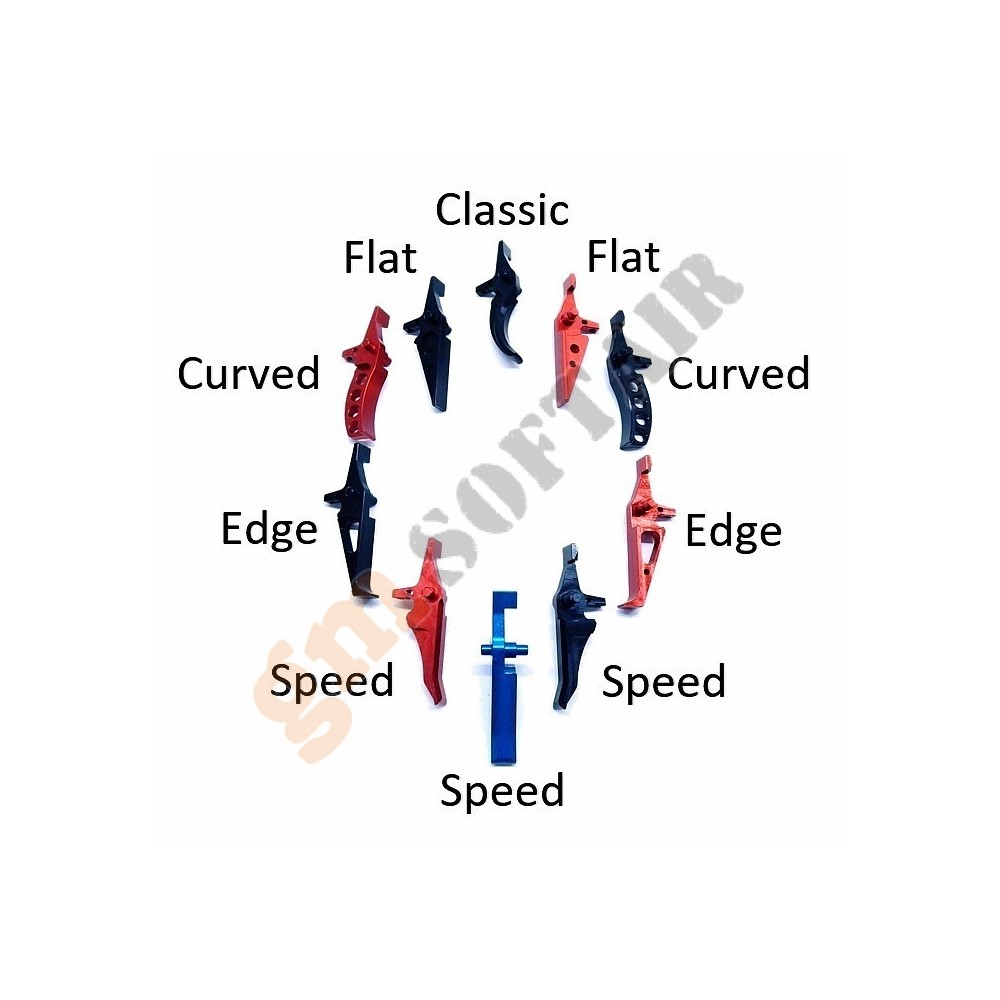

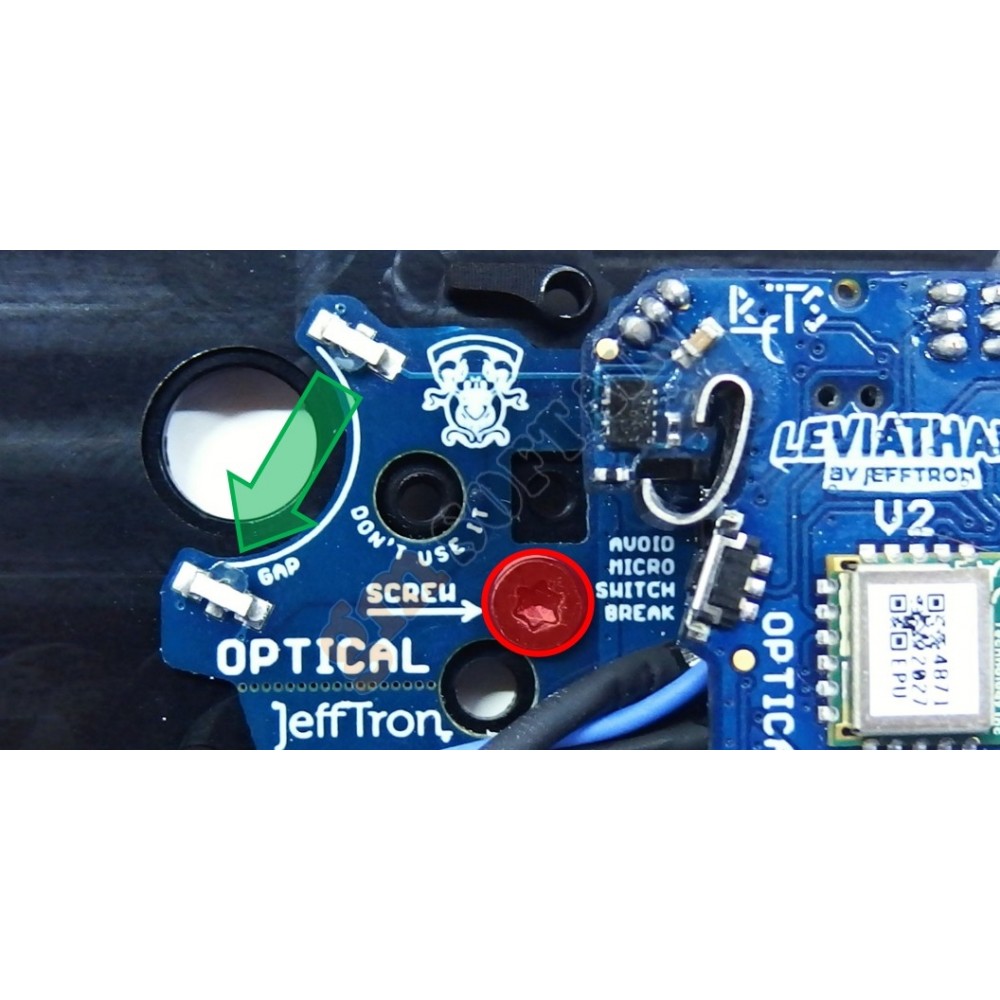

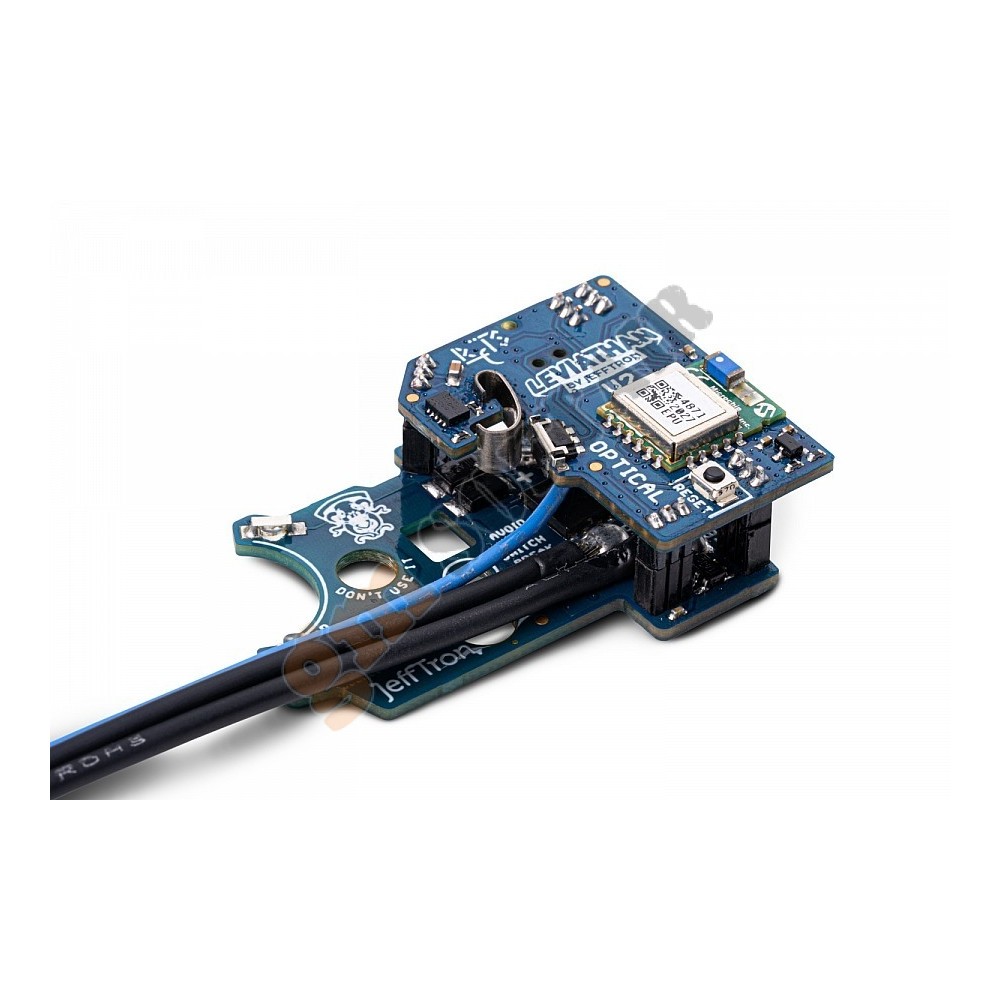

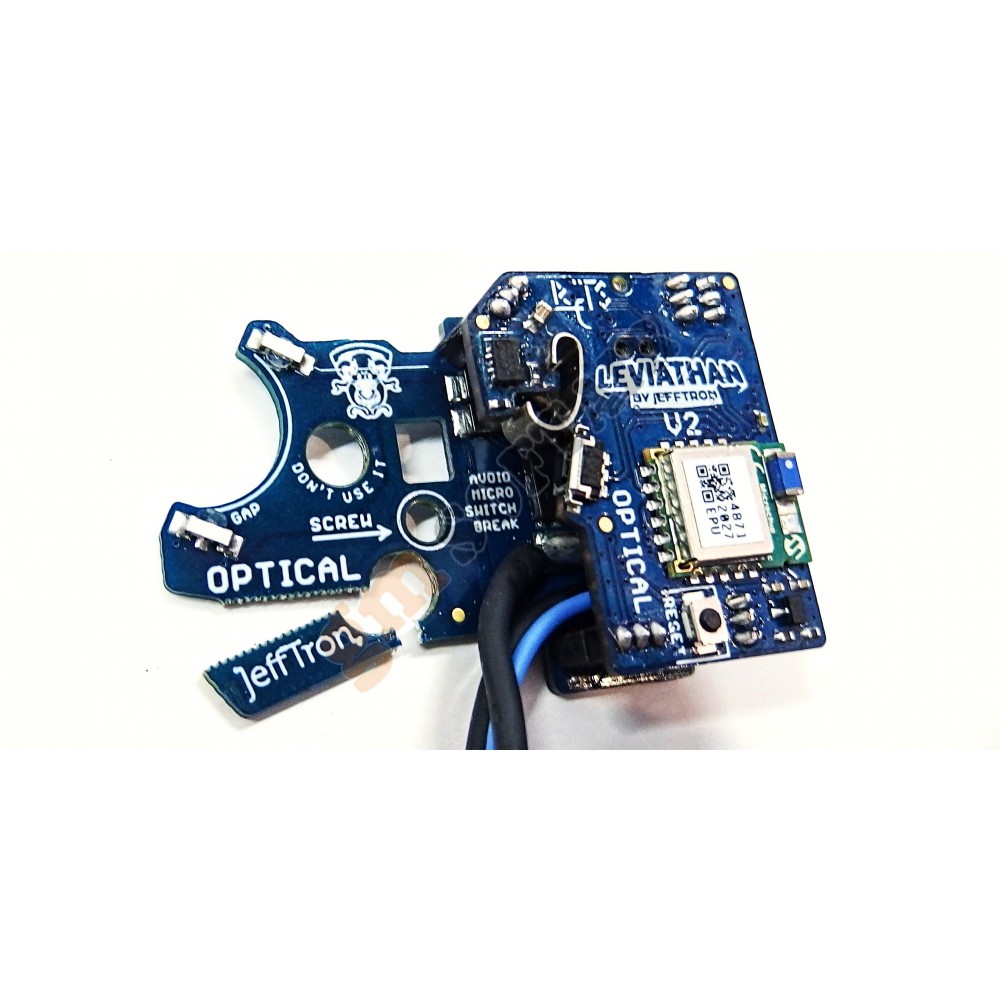

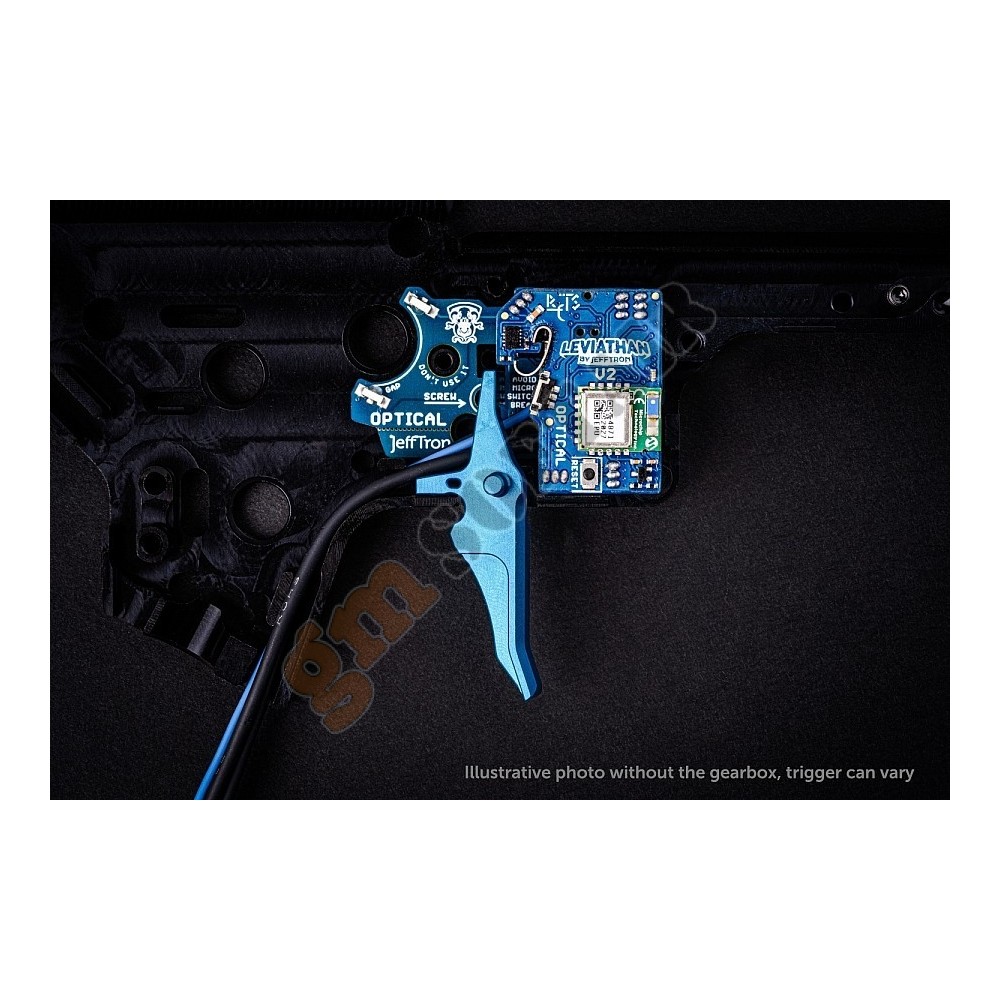

- Leviathan - Modulo elettronico drop-in ottico V2 con cablaggio frontale, connettore T-plug, minifusibile 40A e connettori faston per motore - Grilletto CNC con vite di regolazione della corsa (varianti diverse) - Vite con rondella per fissaggio dispositivo nel gb - Adesivo Leviathan nero 40 mm - Schiuma per mantenere il dispositivo in posizione
AVVISO DI SICUREZZA:
- L'installazione di questo dispositivo nel gearbox richiede competenze tecniche avanzate! - Leggere queste informazioni prima di installare il dispositivo per evitare danni. - Il corto circuito o la batteria collegata in modo errato causano danni immediati al dispositivo che non sono coperti da garanzia. Può provocare incendi o persino l'esplosione della batteria. - Scollegare la batteria, quando non si utilizza la pistola! Altrimenti scaricherai completamente la batteria. Perché il dispositivo scarica continuamente una piccola quantità di corrente dalla batteria. - Non collegare la batteria quando la pistola punta verso di te, un'altra persona o un animale. - Non modificare, riparare e mettere in alcun tipo di liquido o shock termico il Leviathan - V2 ottico.
COMPATIBILITA':
Leviathan – V2 ottico supporta queste repliche airsoft:
M4, M16, HK416, AR15 con gb V2 secondo design TM
M4 con gb V2 Krytac
SR25 con gb V2 secondo design TM
MP5 con gb V2 secondo design TM
G3 con gb V2 secondo design TM
M249 con gb V2 secondo design TM
M107 BARRETT Snow wolf
E altri ...
Leviathan - V2 ottico non è compatibile con questi gearbox:
